烽火

烽火

IBAS 180


IBAS 180 烽火STM-416多业务传送平台.png

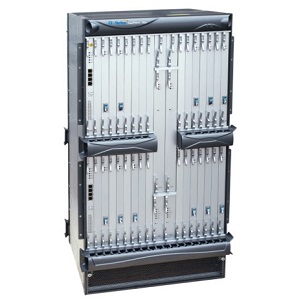

IBAS 180 烽火STM-4/16多业务传送平台


烽火IBAS 180
设备简介:

具备较大的交叉能力和丰富的支路接口,STM-1、STM-4、STM-16速率全兼容·高阶交叉能力为7070VC4,低阶交叉能力为2016×2016VC-12·单系统支持3个STM-16光方向,最大支持8个622M或14个155M,最大上下160个2M,20个FE完善的多业务处理,提供FE接口,支持透传/二层交换、虚级联、LCAS
、VLAN、QinQ
等多种功能,支持ATM/IMA业务处理功能
·可作为MSAP设备,提供PDH光分支盘直接接入MSAP边缘光端机·业务接口盘与IBAS110A兼容·

IBAS
180(GF2488-01D)设备技术说明




提供多种管理接口

IBAS
180设备提供F接口、f接口、DEBUG接口、MBUS、QF、MON、ALM、CTR接口。F接口与工作站相连,采用标准的以太网通信协议,接收工作站下达的管理信息,并根据其管理策略控制各单盘;f接口与PC机相连,当上层管理网络尚未建立时,或者在设备维护需要时,供设备调试时使用。

1.3
IBAS
180设备的系统功能

IBAS
180设备的主要功能包括交叉连接功能、管理功能、保护倒换功能、公务电话功能和系统定时功能。IBAS
180设备由主信道、维护管理和系统定时等三大部分组成。主信道完成业务信号的分插复用和传输功能。维护管理部分提供管理通信接口、公务联络、开销处理等功能。系统定时功能提供对网定时(BITS)的跟踪功能,当网定时故障发生后提供保持功能。系统定时功能有自由振荡模式、支路定时模式和线路定时模式以适应各种工程应用。

1.3.1
交叉连接功能

IBAS
180设备的高阶交叉连接矩阵和低阶交叉连接矩阵使之具有对VC-4和VC-12业务的调度能力,可实现接口侧业务在VC-4和VC-12级别上的互通与交换。IBAS
180设备的交叉能力包括低阶交叉能力和高阶交叉能力。低价交叉能力为1008×1008VC-12,
高阶交叉能力为70×70VC-4。

对于进入交叉网络的接口侧的业务,IBAS
180可以提供各种交叉连接方式:
1、
直通

线路侧的业务从一侧进入交叉矩阵,在另一侧的相同时隙输出。
2、
分插

来自线路的业务按配置时隙下到支路,来自支路的业务按配置的时隙插入线路。ADM网元通过这种方式提供业务的接入。IBAS
180对支路上下的时隙是任意的,可以在线路上分配任何可利用的时隙。
3、
广播

IBAS
180能实现线路上的业务被同时下到多个支路时隙,或支路上的业务同时被插入到多个线路时隙。
4、
环回

环回包括线路环回和支路环回。来自线路的业务从一侧进入交叉矩阵,并从同一侧的相同时隙输出称为线路环回;同样,来自支路的业务经过交叉矩阵从支路的相同时隙输出称为支路环回。
5、交叉

线路与线路间的交叉连接应用于保护倒换、业务疏导、路径选择,可增强组网能力和网络的生存能力。

现货烽火180整机

标配6块板卡,EMU、e1、esd2、xcu、o622、fan
各1块
板卡可扩容升级。


具备较大的交叉能力和丰富的支路接口,STM-1、STM-4、STM-16速率全兼容

·高阶交叉能力为70x70VC4,低阶交叉能力为2016×2016VC-12

·单系统支持3个STM-16光方向,最大支持8个622M或14个155M,最大上下160个2M,20个FE

·完善的多业务处理,提供FE接口,支持透传/二层交换、虚级联、LCAS 、VLAN、QinQ 等多种功能,支持ATM/IMA业务处理功能

·可作为MSAP设备,提供PDH光分支盘直接接入MSAP边缘光端机

·业务接口盘与IBAS110A兼容

·适用于网络汇聚/接入层,尤其适用于大容量的站接入

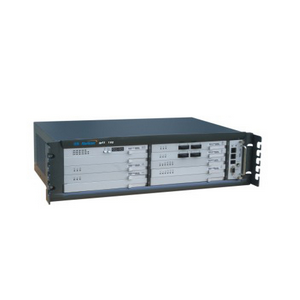

STM-1/4 传送平台 IBAS 110A


2U高,结构非常紧凑,可壁挂,也可19”机柜安装

系统提供16×16VC-4的全交叉能力

最大提供2×622M+2×155M+32×2M+8FE接入容量

完善的多业务处理,提供FE接口,支持透传/二层交换、 虚级联、LCAS 、VLAN、QinQ等多种功能,支持ATM/IMA业务处理功能

可作为MSAP设备,提供PDH光分支盘直接接入MSAP边缘光端机

业务接口盘与IBAS180兼容

支持DC-48V、DC+24V、AC220V等多种供电方式

适用于网络边缘接入层,如小容量基站、大客户接入等
