华OptiX OSN 9500

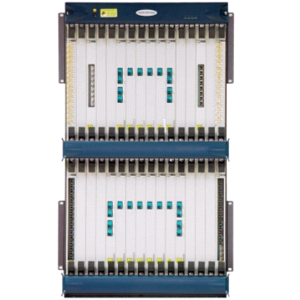

华为OptiX OSN 9500.png

OptiX OSN 9500产品作为智能光交换平台,主要应用于国家干线网、省级干线网和城域骨干网,作为业务调度枢纽节点。

OptiX OSN 9500业务交叉容量最大达到4608×4608 VC-4高阶交叉和16128×16128 VC-12 (或 768×768 VC-3)低阶交叉。组网方式灵活,可以配置为链型、环型和网孔型等,可灵活进行VC-4、VC-3、VC-12粒度调度。OptiX OSN 9500设备具有交换容量大、业务接入灵活、高带宽利用率和高可靠性的特点。

OptiX OSN 9500设备还具有智能业务特性:包括业务的端到端自动配置、提供SLA(Service Level Agreement,服务级别协议)服务、提供流量工程控制、Mesh组网和保护等。

OptiX OSN 9500系统支持多种业务的接入,如STM-1(O)、STM-1(E)、STM-4、STM-16、STM-64、GE。大容量交叉功能可以满足多种不同网络运用的需要,提供VC-4、VC-3、VC-12粒度的业务交叉。

OptiX OSN 9500可以单独组网或者与华为DWDM、SDH、Metro等产品联合组网,也可以和满足ITU-T建议的其他厂家的SDH、DWDM设备进行联合组网。

1 OptiX OSN 9500的功能和特点

1.1.1 智能特性

OptiX OSN 9500智能光交换系统提供一套独立运行的智能软件系统,该软件系统可实现带宽的动态交换分配,可完成业务的智能寻找路由和配置等功能,使用起来十分方便和灵活。有效地提高网络带宽的利用率。

主要功能有:

端到端业务的自动配置。

提供SLA服务。

提供流量工程控制,全网流量均衡,提高带宽利用率。

提供分布式的Mesh(网格)组网保护,通过实时重路由为业务提供保护。支持区段和端到端的保护,提高网络的可扩展性。

1.1.2 功能及特点

1. 电核心的带宽交换功能

电核心(O-E-O)的带宽交换设备——可根据需要提供基于VC-4、VC-3、VC-12粒度的交叉。

2. 大容量、多粒度交叉能力

OptiX OSN 9500设备的交叉板提供4608×4608或2560×2560 VC-4级别的高阶无阻塞交叉能力,和16128×16128 VC-12 (768×768 VC-3)或8064×8064 VC-12(384×384 VC-3)低阶交叉能力,支持VC-12、VC-3粒度及混合业务类型的灵活调度,并具有业务疏导功能。

3. 更高的设备集成度

OptiX OSN 9500设备支持STM-64、STM-16、STM-4、STM-1各种速率等级的SDH信号的接入,支持GE信号的接入,此外还支持VC-4-64c、VC-4-16c和VC-4-4c的级联业务。

设备集成度高,单子架支持高阶交叉最大容量为720G,低阶交叉最大容量为40G的调度。提供40个业务槽位,光放大板和色散补偿板可以不插入业务槽位,使业务槽位利用率最大化。

提供了集收发开销处理于一体的1路STM-64速率的线路板、1/2/4路STM-16速率的线路板、4路STM-4速率的线路板、16路STM-4/STM-1速率的线路板、16路STM-1速率的光口或电口线路板、支持6路GE业务接口板。单板集成度的提高,使OptiX OSN 9500系统的业务接入能力有了很大提高。

4. 灵活的组网能力

OptiX OSN 9500设备主要支持网孔型(Mesh)组网、链形组网、星形组网、两纤/四纤环网、环带链、相切环、相交环、DNI组网等多种拓扑形式。

Mesh组网能够有效提高带宽利用率。

5. 完善的保护机制

OptiX OSN 9500保护机制包括设备级别的保护与网络级别的保护。

(1) OptiX OSN 9500设备提供的网络级自愈保护方式

1+1或1:N线性复用段保护。倒换时间:0~50ms。

可支持二纤和四纤环的复用段保护MSP(Multiplex Section Protection),STM-64、STM-16业务均可以组二纤环和四纤环。倒换时间:0~50ms。

子网连接保护SNCP(Sub-Network Connection Protection)。倒换时间:0~50ms。

Mesh组网保护和重路由保护。切换时间:0~几秒钟。

(2) OptiX OSN 9500设备提供的设备级保护方式

交叉板的1+1热备份。

时钟板的1+1热备份。

主控板的1+1 热备份。

电源接入板(JPIU板)的1+1 热备份。

提供单板关键电源备份,实现线路板、JCOM板或光功率放大板电源的集中备份。

6. 强大的ECC处理能力

OptiX OSN 9500设备采用强大的处理器CPU(Center Processing Unit),在先进的系统总线结构的基础上,可提供多达160路ECC的处理能力,完全满足复杂组网的要求。

7. 功能完善的网络管理系统

基于Windows NT、UNIX操作系统的网络管理系统OptiX iManager可对OptiX OSN 9500及其他OptiX光传输系统组成的复杂网络进行集中操作、维护和管理(OAM&P-Operation, Administration, Maintenance and Provision),实现电路的配置和调度,保证网络安全运行。

8. 电源及环境监控功能

OptiX OSN 9500设备采用全分离的供电方式,双路-48V/-60V输入,提供维护监控总线,提供电源电压和环境温度的监控能力,性能更加安全可靠。提供对单板上下电控制功能以及单板关键电源备份功能,可以对线路槽位的业务单板、JCOM板和光功率放大板的电源进行集中保护。

9. 完备的同步状态消息SSM管理功能

OptiX OSN 9500提供同步时钟的同步状态消息SSM管理功能,提供同步时钟的管理和保护倒换功能,加强网络运营的可靠性。

1.1.3   接口

1. 提供丰富的SDH接口

OptiX OSN 9500提供STM-1、STM-4、STM-16、STM-64光接口及STM-1电接口。

STM-64光接口:OptiX OSN 9500设备可提供多达40个STM-64接入。提供的光接口类型有S-64.2b、Le-64.2、L-64.2b、V-64.2b 、100G EA。

STM-16光接口:提供I-16、S-16.1、L-16.1、L-16.2几种光接口类型。

STM-4光接口:提供S-4.1、L-4.1光接口类型。

STM-1光接口:提供S-1.1、L-1.1光接口类型。

2. GE业务接口

OptiX OSN 9500提供千兆以太网数据接口,包括1000BASE-LX、1000BASE-SX千兆以太网光接口。一块单板可提供6路千兆以太数据接入。

3. 辅助接口

OptiX OSN 9500为用户提供以下数据接口:

1个二线模拟电话接口,提供再生段、复用段的公务电话联络。

2个二线电话出子网连接口,用于没有光纤连接的两个网络间通过模拟电话接口互连实现网络间的公务通信。

1个符合ITU-T G.703建议的64kbit/s F1数据接口。

4个用户定义的异步RS-232C/RS-422数据接口。

对于没有光纤连接的两个网络,可通过Ethernet网口的互连到路由器上实现网络间的DCC通信。

2个100M Ethernet调测接口和1个100M Ethernet网管接口。

1个调测串口。

16路用户告警输入口(DB50),2路告警输出口(DB9),1个告警级联接口(DB9)。

4. 同步时钟接口

OptiX OSN 9500设备提供符合ITU-T G.703建议的外部时钟输入/输出时钟接口。

可提供2路2048kHz或2路2048kbit/s的时钟输入接口。

可提供2路2048kHz或2路2048kbit/s的时钟输出接口。

所有时钟接口均为75W,并通过转换电缆提供120W接口。

5. 电源接入接口

OptiX OSN 9500设备提供全分离的电源接入接口,完成双路-48V/-60V输入,实现电源1+1热备份。同时提供一路HUB电源接口。

1.1.4   性能

1. 优异的光接口指标

光接口各项指标符合ITU-T(International Telecommunication Union-Telecommunication Standardization Sector)建议。详细说明参见“附录C- OptiX OSN 9500主要指标”。

2. 优异的时钟同步性能

OptiX OSN 9500以高精度晶体作为内部振荡源,其技术指标完全符合ITU-T G.813建议的要求。

定时系统可工作于跟踪模式、保持模式或自由振荡模式下。

定时系统可提供SSM(Synchronization Status Message)功能。当工作于跟踪模式时,可任意选择线路、外时钟同步源之一作为参考时钟源,通过各种优先级别的时钟选择功能和S1字节的使用保证网络定时系统的可靠运行。

3. 优异的EMC性能

OptiX OSN 9500设备的EMC(Electro Magnetic Compatibility)设计以国际电磁兼容标准定义的通信中心设备为设计起点,结合电磁兼容发展情况,针对产品的国际市场制定EMC规格,因此,所制定的规格比一般产品的EMC规格更加严格,以达到产品国际化的目的。
