1.1 产品定位

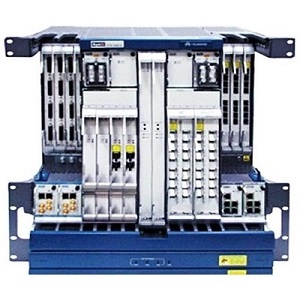

PTN 6900 分组传送平台是华为公司面向分组传送的新一代城域光传送设备，主要定位于城域传送网中的核心层和汇聚层，组建移动业务和大客户专线业务的承载网络。
设备简介
各种新兴的数据业务应用对带宽的需求不断增长，同时对带宽调度的灵活性提出了越来越高的要求。作为一种电路交换网络，传统的基于 SDH 的多业务传送网难以适应数据业务的突发性和灵活性。而传统的面向非连接的 IP 网络，由于其难以严格保证重要业务的质量和性能，因此不适宜作为电信级承载网络。
PTN 6900 利用 PWE3（Pseudo Wire Emulation Edge-to-Edge）技术实现面向连接的业务承载，采用针对电信承载网优化的 MPLS（Multiprotocol Label Switching）转发技术，配以完善的 OAM（Operation, Administration and Maintenance）和保护倒换机制，集中了分组传送网和 SDH 传送网的优点，实现了电信级别的业务。
1.2 产品特点
PTN 6900 分组传送平台支持多种业务类型，并提供丰富的功能特性，以保证业务传输质量与效率。
1.2.1 丰富的业务类型
PTN 6900 分组传送平台支持 CES 业务、以太网业务、L3VPN 业务和组播业务。
1.2.2 强大的处理能力
PTN 6900 分组传送平台的业务处理能力包括交换能力和业务接入能力。
1.2.3 丰富的接口类型
PTN 6900 分组传送平台的对外接口包括业务接口和管理及辅助接口。
1.2.4 分层的 OAM
PTN 6900 分组传送平台具有分层的 OAM 功能，实现各个层面的快速故障检测和定位。
1.2.5 完善的保护
PTN 6900 分组传送平台提供电信级的设备级保护和网络级保护。
设备级保护
PTN 6900 分组传送平台提供丰富的设备级保护
网络级保护
PTN 6900 分组传送平台提供丰富的网络级保护
1.2.6 完善的 QoS 机制
PTN 6900 分组传送平台提供层次化的端到端的 QoS（Quality of Service）管理，能够提供高质量的按业务区分的差异化传送服务。
PTN 6900 分组传送平台具备完善的 QoS 调度机制：
l 支持基于流分类的 DiffServ 模式，完整实现了标准中定义的 PHB（Per-hop Behavior），使网络运营商可为用户提供具有不同服务质量等级的服务保证，实现同时承载数据、语音和视频业务的综合网络。
l 提供端到端业务的 QoS
– 设备在接入侧支持 HQoS（Hierarchical QoS）机制，可以分别控制单个业务类
型、单个业务接入点、多个业务接入点、单个业务或多个业务的总带宽。
– 设备在网络侧支持 TE（Traffic Engineering）机制，平衡网络流量，保证业务质量。
完善的 QoS 机制，可以充分保证不同业务对延迟、抖动、带宽的要求，保证电信级业务的开展。
1.2.7 精确的同步
PTN 6900 分组传送平台支持物理层时钟同步机制，提供外部时钟输入输出接口和设备内部系统时钟，并支持 IEEE 1588 V2 时钟／时间同步和 1588 ACR 时钟同步。
物理层时钟
物理层时钟同步机制是从传输链路物理通道的信号中提取时钟信息，从而完成频率同步的技术。
PTN 6900 分组传送平台从以下传输链路中提取时钟信息：
l 支持从通道化 STM-1 接口提取时钟。
l 支持从同步以太网接口提取时钟。
l 支持从 E1 接口提取时钟。
l 支持从 2Mbit/s 或者 2MHz 外时钟接口获取时钟。
同步以太网是一种以太网物理层时钟同步技术，类似于 SDH 时钟。直接从以太线路上的串行码流里提取时钟，并利用该时钟来发送数据，实现时钟的传递。
IEEE 1588 V2
IEEE 1588 V2 是一种时间同步协议，精度可以达到纳秒级，满足 3G 基站的要求。PTN 6900 分组传送平台支持 IEEE 1588 V2 的以下特性：
l 支持采用 IEEE 1588 V2 协议实现时钟同步和时间同步。
l 支持 BC（Boundary Clock）模式、OC（Ordinary Clock）模式、TC (Transparent Clock)/TC+OC 时钟模式。TC 时钟又可分为 E2E（End-to-End)模式和 P2P(Peer-to-Peer)模式。
l 支持 BMC 时钟选源算法。
1588 ACR
1588 ACR(Adaptive Clock Recover)，是指支持 IEEE 1588 V2 的 Master 设备将本地系统时钟信息封装到 1588 V2（又称 PTP）报文中发送，经第三方网络透传到对端 Slave 设备，Slave 设备从 1588 V2 报文中获取时戳并恢复时钟，实现 PSN 网络两端设备的频率同步。在这种方案里，中间的第三方网络不需要支持 IEEE 1588 V2 协议。
PTN 6900 设备支持的 1588 V2 时钟报文是多播的以太报文。RNC 侧 PTN 6900 设备将携带系统信息的时戳增加到 1588 V2 时钟报文中，通过第三方网络将时钟信息多播到
NodeB 侧的 PTN 6900 设备。PTN 6900 设备接收到 1588 V2 时钟报文后获取时戳，通过计算恢复出时钟并用作系统时钟，同时将时钟传递给 NodeB，从而达到网络两端设备频率同步。
1.2.8 DHCP Relay
PTN 6900 分组传送平台支持 DHCP Relay 功能，实现基站对 IP 地址的自动获取。
基站通电之后，需要通过 DHCP 自动获取 IP 地址。PTN 6900 分组传送平台位于基站与控制器之间的传输线路上，对基站与控制器之间的 DHCP 报文进行中继。从而使基站获取 IP 地址。
