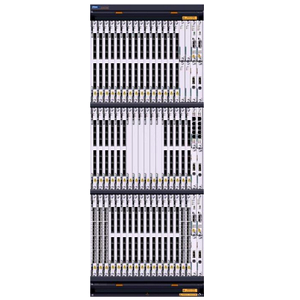

ZXONE 8500支持160/192×10G或80/96×40G 系统，主要应用于长途骨干网传输。
1.1 技术特性
1.1.1 前向纠错功能（FEC/AFEC）
ZXONE 8500采用前向纠错功能，可增强传输信号的容错能力，降低系统对信噪比的要求，延长传输距离。该功能包括普通FEC和超强FEC（AFEC）。
?普通FEC：帧结构符合G.709标准。10 G系统中，STM-64业务编码后的速率为
10.709Gbit/s，10 GE业务编码后的速率为11.1 Gbit/s；2.5 G系统中，编码后的速率为
2.66 Gbit/s。等效改善光信噪比约5 dB~6 dB。
?AFEC：超强FEC，帧结构符合G.975标准，FEC编解码采用经过改进的算法。10 G
系统中，STM-64业务编码后的速率为10.709 Gbit/s，10GE业务编码后的速率为11.1
Gbit/s。等效改善光信噪比7 dB~9 dB。2.5 G系统不支持此类型。
1.1.2 自动光功率关断/减小
在网管软件的配合下，ZXONE 8500支持自动功率关断（APSD）和自动光功率降低
（APR）两种自动功率管理功能。当具有光性能检测功能的检测板（例如OPM板）检测
到线路输入无光时，检测板会向APSF控制器发送通知消息。APSF控制器收到消息后会控
制执行单板（例如EOA板）自动降低功率或自动关断功率。这样防止了激光伤害人眼的
事故发生。当故障恢复后，系统可自动（或人工）恢复。
1.1.3 掺铒光纤放大技术（EDFA）
ZXONE 8500采用EDFA技术，提高系统无电中继的传输距离。EDFA技术取代了传统的
光-电-光中继方式，实现了对一根光纤中多路光信号的同时放大，大大降低了光中继的
成本。同时，可与传输光纤实现良好的耦合，具有增益高、噪声低、带宽大、输出功率
高、泵浦效率高、插入损耗低、对偏振态不敏感的优点。
SJ-20100903084047-002 | 2011-11-09(R1.5) 1-1
ZXONE 8500 智能光传送平台 产品描述
1.1.4 拉曼放大技术
在超长距离传输的DWDM系统中，单纯采用EDFA技术进行放大，将产生自发辐射的
累积，限制系统的总体性能。ZXONE 8500采用分布式RAMAN放大板（DRA），通过
EDFA+DRA技术的组合（即EOA板和DRA板的组合使用），可有效改善超长传输系统
的光放大性能。
1.1.5 HUB型ROADM
ZXONE 8500能够提供支持多方向、业务广播功能的智能化HUB型ROADM。此功能是
通过光功率分配单元（PDU）和波长选择单元（WSU）实现的。HUB型ROADM增加了
WDM网络的弹性，使运营商远程动态控制波长传输的路径，可有效地减少运营和维护
成本。HUB型ROADM节点实现的功能如下：
实现各个方向的波长信号的波长级调度。
具有本地上路和下路功能。
支持十个光方向波长调度。
灵活配置为波长相关、方向相关到波长无关、方向无关的不同组合。
1.1.6 二层交换功能
ZXONE 8500能够提供以太网二层交换和客户业务性能检测功能。此功能是通过A型汇聚
交换板（ASMA板）实现的，基于VLAN的二层交换功能，可实现以太网帧的MAC地址
识别，多个GE/10GE到10GE的带宽汇聚/解汇聚功能，业务的QoS管理，VLAN等功能。
1.1.7 集中式电交叉功能
ZXONE 8500集中式电交叉完成背板侧时隙帧的任意时隙交叉调度，调度之后的时隙帧
单个或多个一组在业务板进行解复用，恢复出调度后的业务。集中式电交叉系统基于同
步时分调度的方式，这种调度方式有利于大规模的调度系统。集中式电交叉特点如下：
交叉容量和接入容量为3.2T。
交叉颗粒度：ODU0/ODU1/ODU2/ODU3。
实现对每个接入业务至不同波长、不同方向的汇聚传输功能。
支持GE/10GE、STM-16/64/256、FC1/2/4/8/10G拉远、OTU1/2。
交叉网络特性：交叉网络为无阻塞网络，支持广播和以太网时钟透传功能。
1.2 升级、维护特性
1.2.1 主从子架
ZXONE 8500支持主从子架配置。一端设备只配置一个主子架，主子架可以带多个从子
架。单个主子架可支持级联15个从子架。
1-2 SJ-20100903084047-002 | 2011-11-09(R1.5)
1 产品特性
说 明 ：
主子架指已配置紧凑型主控板（SNP）的子架，从子架指未配置SNP板的子架。
SNP板安装在子架2上，子架2定义为主子架。
1.2.2 兼容性
ZXONE 8500光监控信道、电监控信道可以与ZXMP M720、ZXMP820、ZXWM M920设
备的光监控信道、电监控信道互连互通。
1.2.3 平滑扩容升级
ZXONE 8500支持多子架管理能力，具有以下平滑扩容升级能力：
在40 Gbit/s业务与10 Gbit/s业务、2.5 Gbit/s业务混合传输的系统中，支持平滑升级到
40 Gbit/s的系统。
在配置96波合分波架构的系统中，通过增加光转发板和部分单板，实现96波以下的
传输系统向96波的平滑升级。
1.2.4 在线升级
ZXONE 8500支持以下在线升级：
在不中断业务的情况下，实现网管软件与各个单板内嵌软件的在线升级。
系统可在线升级到最大96波系统。
1.2.5 可插拔光模块
对于40Gbit/s速率业务（STM-256），客户侧和线路侧可支持MSA300PIN光模块。
对于10 Gbit/s速率业务（STM-64/OC-192/10GE），客户侧和线路侧支持可热插拔
光模块XFP和MSA300PIN光模块。
对于2.5 Gbit/s及其以下速率业务的光接口，客户侧支持可热插拔光模块SFP。可插拔
光模块支持光模块是否在位检测。该模块的使用使系统配置更灵活。
