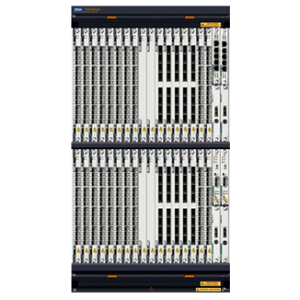

ZXONE 8300是智能型波分复用设备，可加载WSON控制平面，满足集中交叉平台等电层交叉技术、自适应接收等光源技术，并结合RAMAN放大器和大功率EDFA等多种放大方式，延长线性系统的传输距离。应用于各种规模的本地网和城域核心网。

ZXONE 8300的系统结构分为硬件和软件系统结构，两个系统结构既相对独立，又协同

工作。以下简要描述这两个系统结构。

1 系统概述

1.1硬件结构

按功能模块划分，ZXONE 8300硬件结构可划分为业务接入与汇聚子系统、合分波子系

统、光放大子系统、监控子系统、保护子系统、交叉子系统、光层管理子系统、电源子

系统。各子系统组成和作用如下：

业务接入与汇聚子系统：包括光转发类型单板和汇聚类型单板，提供业务接入、业

务汇聚、FEC编解码、客户信号性能监测功能。

合分波子系统：由分插复用单元、组合分波单元和合分波单元组成，提供合分波和

分插复用功能。

光放大子系统：由增强型光放大板EOA、分布式RAMAN放大板DRA、线路衰减补

偿板LAC和色散补偿模块DCM组成，提供光信号的放大、线路衰减补偿和监控信道

的上下路功能。

监控子系统：由主控板SNP、紧凑型光监控通道板SOSC、紧凑型通讯控制板SCC、

子架控制板CCP、紧凑型扩展接口板SEIA1/SEIA2组成，提供通讯总线、网管管理接

口、监控信道传输功能。

保护子系统：由光保护板SOP、光通道共享保护板SOPCS 、光复用段共享保护板

SOPMS和光多通道保护板OMCP组成。支持1+1、1:N、通道/复用段共享、电层双

向共享环网保护方式。

光层管理子系统：由光波长监控板OWM和光性能检测板OPM组成。实现对光信号

中波长、功率、光信噪比等重要性能量的监测。

交叉子系统：由交叉板、时钟板、数据业务接入复用板、 SDH业务群路汇聚板、SDH

业务接入板组成。为设备提供时钟支持， 实现业务的接入、交叉、复用和解复用。

电源子系统：由紧凑型电源滤波板SPWA、电源板PWD、紧凑型风扇板SFANA、风

扇控制板FCC组成。为子架提供稳定的电源和良好的散热功能。

1.2软件结构

ZXONE 8300软件系统由各单板软件、主控软件和网管软件组成。各组成部分作用如下：

单板软件：在各单板中运行，管理、监视和控制本单板的运行。

主控软件：在主控板SNP中运行，监控网元各单板的运行状况，响应网管命令，并反

馈命令执行结果，以实现网管对网元的管理功能。主控软件还实现了APSD/APR、

APS、WSON功能。

网管软件：实现对各网元统一管理和监控，具有故障管理、性能管理、安全管理、

配置管理、维护管理和系统管理功能。
