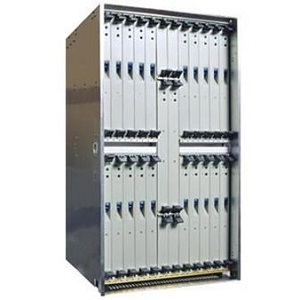

华为OptiX Metro5000

华为OptiX Metro5000.jpg

OptiX 10G(Metro5000)是10G光传输设备,具有容量大、集成度高、配置灵活、组网更灵活、大容量低阶汇聚调度等优点。

强大的交叉连接能力
交叉时钟板提供120G容量的高阶交叉连接;
低阶交叉连接板提供10G容量的低阶交叉;
混合交叉连接与时钟处理板提供120G容量的高阶交叉连接和5G容量的低阶交叉;
增强型混合交叉连接与时钟处理板提供120G容量的高阶交叉连接和20G容量的低阶交叉。
支持多种网元类型配置和MADM
OptiX 10G(Metro5000)设备的配置相当灵活。每个网元既可配置为单个的REG、TM、ADM或其组合,也可配置为STM-1、STM-4、STM-16、STM-64接口组合的MADM(多ADM)系统,并实现多系统间业务的交叉连接。

丰富的业务接入类型
OptiX 10G(Metro5000)支持以下业务的接入:
STM-64、STM-16、STM-4、STM-1(o)、STM-1(e)速率级别的SDH信号和符合ITU G.709的OTU-2信号;
VC-4业务和VC4-64c、VC4-16c、VC4-8c和VC4-4c的级联业务;
GE光信号、100M FE光信号和10/100M FE电信号;
E1接口电信号。

更高的单板集成度
单板集成度的提高,使OptiX 10G(Metro5000)系统的业务接入能力十分强大。
灵活的组网能力
支持链形组网、星形组网、二纤/四纤环网、环带链、相切环、相交环、环网间业务互通等多种拓扑形式。

完善的保护机制
OptiX 10G(Metro5000)设备保护机制包括设备级别的保护与网络级别的保护。
对交叉板、时钟板和电源板提供1+1的热备份保护,并且可同时支持两组低阶交叉板(2组10G 或1组20G、1组10G或1组10G、1组5G)的1+1保护;
SLO1、SLH1、SLQ4、SLQ4A、SP16、APQ1、EFS4、EGS2支持单板级电源保护;
STM-1或E1电信号接口板,支持2组1:N(N≤5) TPS保护;
支持二纤/四纤复用段环保护、共享光纤虚拟路径保护、DNI保护等;
支持高、低阶业务的SNCP保护,支持SNCP和普通业务互相切换,并且可动态改变SNCP的恢复模式;
支持1+1、1:1、1:N的线性复用段保护,并且支持VC-4级别复用段压制功能。

强大的ECC处理能力
OptiX 10G(Metro5000)设备提供80路ECC的处理能力,保证在主控板出现故障时仍能保持ECC信息的穿通,可满足复杂组网的要求。
功能完善的网络管理系统
基于UNIX、Windows操作系统平台的网络管理系统OptiX iManager可对OptiX
10G(Metro5000)及其他OptiX光传输系统组成的复杂网络进行集中操作、维护和管理(OAM),实现传送网带宽资源、业务资源的配置和调度,保证网络安全运行。

电源及环境监控功能
采用全分离的供电方式,双路-48V输入,提供对电源电压和环境温度的监控能力,性能更加安全可靠。

产品型号产品名称
OptiX Metro 5000
SSABNRACK01 总装机柜-OptiX 10G(V2.0)-SSABNRACK01-N66T拼装机柜(2200x600x600mm)-可带2500+扩展子架(IV)
SSAK1AFB 组件|附件-OptiX 10G(V2.0)-SSAK1AFB-子架
SSA1ADCU(60 SC) 制成板-OptiX 10G(V2.0)-SSA1ADCU01-单路色散补偿板(60km,SC)
SSA1ADCU(80 SC) 制成板-OptiX 10G(V2.0)-SSA1ADCU02-单路色散补偿板(80km,SC)
SSA1EFS403 成品板-OptiX 10G(V2.0)-SSA1EFS403-快速以太网二层交换处理板
SSA-SF6402 成品板-OptiX 10G(V2.0)-SSA2SF6402-STM-64(带外FEC)光接口板(Ue-64.2,SC)
SSA1EGT2(LX-S-1300 SC) 成品板-OptiX 10G(V2.0)-SSA1EGT203-2路千兆以太网透传处理板(1000Base-LX-S-1300,SC)
SS6COA(14 SC) 成品板-OptiX 2500+-SS61COA01-盒式单路功放板(14dBm,SC)
SS6COA(17 SC) 成品板-OptiX 2500+-SS61COA02-盒式单路功放板(17dBm,SC)
SS61COA(-37 SC) 成品板-OptiX 2500+-SS61COA03-盒式单路前放板(-37dBm,SC)
SSA1AEOW01 成品板-OptiX 10G(V2.0)-SSA1AEOW01-公务板
SSA1ASCC01 成品板-OptiX 10G(V2.0)-SSA1ASCC01-主控板
SSA1ASTI01 成品板-OptiX 10G(V2.0)-SSA1ASTI01-定时接口板
SSA1ATPR01 成品板-OptiX 10G(V2.0)-SSA1ATPR01-保护倒换接收板
SSA1ATPT01 成品板-OptiX 10G(V2.0)-SSA1ATPT01-保护倒换发送板
SSA1ACOM01 成品板-OptiX 10G(V2.0)-SSA1ACOM01-通讯板-通讯板
SSA1ABA2-D(14 SC) 成品板-OptiX 10G(V2.0)-SSA1ABA201-双路光功率放大板(14dBm,SC)
SSA1ABA2-S(14 SC) 成品板-OptiX 10G(V2.0)-SSA1ABA202-光功率放大板(14dBm,SC)
SSA1ABA2-S(17 SC) 成品板-OptiX 10G(V2.0)-SSA1ABA203-光功率放大板(17dBm,SC)
SSA1ABPA(14/-27 SC) 成品板-OptiX 10G(V2.0)-SSA1ABPA01-光功率及前置放大板(14/-27dBm,SC)
SSA2APIU01 成品板-OptiX 10G(V2.0)-SSA2APIU01-电源与风扇接口板
SSA1EU1601 成品板-OptiX 10G(V2.0)-SSA1EU1601-16xSTM-1 电接口引出板
SSA1SP1601 成品板-OptiX 10G(V2.0)-SSA1SP1601-16xSTM-1线路功能处理板
SSA1SLH1(S-1.1 LC) 成品板-OptiX 10G(V2.0)-SSA1SLH101-16xSTM-1光接口板(S-1.1,LC)
SSA1SLQ4A(S-4.1 SC) 成品板-OptiX 10G(V2.0)-SSA1SLQ4A01-4xSTM-4光接口板(S-4.1,SC)
SSA2SP0801 成品板-OptiX 10G(V2.0)-SSA2SP0801-8xSTM-1线路功能处理板
SSA-SD16A01 成品板-OptiX 10G(V2.0)-SSA1SD16A01-2xSTM-16光接口板(S-16.1,SC)
SSA1ETXC01 成品板-OptiX 10GV(2.0)-SSA1ETXC01-增强型低阶交叉连接板
SSA1APQ101 成品板-OptiX 10G(V2.0)-SSA1APQ101-63xE1接口处理板
SSA1E75S01 成品板-OptiX 10G(V2.0)-SSA1E75S01-63路75欧E1电接口板
SSA1CTPR01 成品板-OptiX 10G(V2.0)-SSA1CTPR01-支路保护倒换接收板
SSA1CTPT01 成品板-OptiX 10G(V2.0)-SSA1CTPT01-支路保护倒换发送板
SSA-SD16A02 成品板-OptiX 10G(V2.0)-SSA1SD16A02-2xSTM-16光接口板(L-16.2,SC)
SSA1E12S01 成品板-OptiX 10G(V2.0)-SSA1E12S01-63路120欧E1电接口板
SSA1EFS401(SM 15Km) 成品板-OptiX 10G(V2.0) -SSA1EFS401-4路快速以太网二层交换处理板(单模(15Km),LC)
SSA1ETF8 成品板-OptiX 10G(V2.0) -SSA1ETF8-8口快速以太网双绞线接口板
SSA2SL16A(S-16.1 SC) 成品板-OptiX 10G(V2.0)-SSA2SL16A01-STM-16光接口板(S-16.1,SC)
SSA2SL16A(L-16.2 SC) 成品板-OptiX 10G(V2.0) -SSA2SL16A02-STM-16光接口板(L-16.2,SC)
SSA1EMXS01 成品板-OptiX 10G(V2.0)-SSA1EMXS01-增强型混合交叉连接与时钟处理板(120G+20G交叉容量)
SSA3SLO1(S-1.1 LC) 成品板-OptiX 10G(V2.0)-SSA3SLO101-8xSTM-1光接口板(S-1.1,LC)
SSA1SLQ4A(L-4.2 SC) 成品板-OptiX 10G(V2.0)-SSA1SLQ4A03-4xSTM-4光接口板(L-4.2,SC)
SSA1SLQ4A(L-4.1 SC) 成品板-OptiX 10G(V2.0)-SSA1SLQ4A02-4xSTM-4光接口板(L-4.1,SC)
SSA2EGS2(LX-I-1300 SC) 成品板-OptiX 10G(V2.0)-SSA2EGS201-两路千兆以太网二层交换处理板(1000Base-LX-I-1300,SC)
SSA1EGT2(LX-I-1300 SC) 成品板-OptiX 10G(V2.0)-SSA1EGT201-2路千兆以太网透传处理板(1000Base-LX-I-1300,SC)
SSA-EU0801 成品板-OptiX 10G(V2.0)-SSA3EU0801-8路STM-1电接口引出板
SSA4SL64(S-64.2b SC) 成品板-OptiX 10G(V2.0)-SSA4SL6411-STM-64光接口板(S-64.2b,SC)
SSA4SL64(Le-64.2 SC) 成品板-OptiX 10G(V2.0) -SSA4SL6413-STM-64光接口板(Le-64.2,SC)
SSA4SL64(L-64.2b SC) 成品板-OptiX 10G(V2.0)-SSA4SL6415-STM-64光接口板(L-64.2b,SC)
SSA4SL64(V-64.2b SC) 成品板-OptiX 10G(V2.0) -SSA4SL6414-STM-64光接口板(V-64.2b,SC)
SSA2SL16A(Le-16.2 SC) 成品板-OptiX 10G(V2.0) -SSA2SL16A03-STM-16光接口板(Le-16.2,SC)
SSA2SL16A(V-16.2 SC) 成品板-OptiX 10G(V2.0)-SSA2SL16A04-STM-16光接口板(V-16.2,SC)
SSA2SL16A(U-16.2 SC) 成品板-OptiX 10G(V2.0)-SSA2SL16A05-STM-16光接口板(U-16.2,SC)
