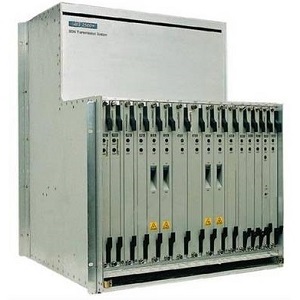

华为OptiX Metro 3000

华为OptiX Metro3000.jpg

OptiX 2500+(Metro3000) STM-16 MADM/MSTP光传输系统(以下简称OptiX 2500+)设备是多业务传送平台(MSTP)设备。该设备将SDH/ATM/以太网/DWDM技术融为一体;不但具有SDH设备灵活的组网和业务调度能(MADM),而且通过对数据业务的二层处理,实现对ATM/以太网业务的接入、处理、传送和调度,在单台设备上实现话音、数据等多种业务的传输和处 理。

产品特点
  大容量、多速率、多协议的接入
Metro3000系统高阶交叉能力为128 ×128 VC4,低阶交叉能力为2016 ×2016 VC12,可按VC-12、VC-3或VC-4级别进行各端口间的业务交叉连接,单子架具有96个STM-1的接入能力。各种工作模式(REG/TM /ADM/MADM)及其任意组合,保证系统具有良好的兼容设计和扩容能力。对于数据业务系统可接入:以太网接口、ATM接口,并支持N*64k业务接 口,实现V.24/V.35/X.21等多种业务接入和汇聚,实现对小颗粒业务的接入和汇聚,对DDN网络的优化及基站监控信息的传送等方面为运营商提供 了更多的解决方案。

  强大的MADM,灵活的组网和配置能力
       Metro3000系统配置相当灵活,每个网元既可配置为单个的STM-4/STM-16 TM或ADM系统,也可配置为STM-1、STM-4、STM-16接口组合的MADM系统,可实现多系统间的交叉连接,并具有从TDM业务到数据业务平 滑过渡能力。系统采用大规模的交叉连接矩阵和鲁棒的软件设计,利用MADM环网自愈的功能提供快速可靠的网络保护,同时采用分布式调度,把原先业务的集中 调度功能改为由多个具有全交叉能力的MADM协同完成,降低网络结构的复杂度。设备满足多种网络拓扑,包括点对点、线形、环形、网孔形等复杂网络及大型网 络组网需要,也可作为城域网中边缘和接入层业务的汇聚和传输,实现对复杂网络各种综合业务的调配和路由保护。

  满足多样性的业务需求

三环合一
基于MSTP平台的设计:采用内嵌RPR技术,在一个物理环路上同时实现RPR环、SDH环、ATM VP环三个逻辑环路,提供环网带宽共享,实现全环网带宽统计复用。

封装协议可选、映射颗粒可调
以太网单板提供GFP/LAPS/PPP三种封装协议,通过网管进行设置就可选择所需要的封装协议。在各厂家封装协议各不相同的情况下,此功能大大提高了网络的互通能力。
以太网单板提供VC12/VC3/VC4映射颗粒,并且映射颗粒数目可根据需要灵活调整。此功能充分满足了客户对数据业务带宽的动态调整的需要。

提供多种以太网业务模式
以太网单板提供多种以太业务的应用模式:透传、汇聚、环网共享模式;对于广泛应用的汇聚模式可实现:FE—〉FE、FE—〉GE、GE—〉GE业务需求,全面满足了用户业务需求。

以太网端口汇聚能力最强
以太网单板提供FE业务最大24:1,GE业务最大48:1的汇聚能力,目前业界最强的规格。端口汇聚能力提升了设备的组网能力,使用户的投资成本降到最低。尤其对于专线业务的开展,端口汇聚能力越强,越节省端口,从而节省了用户的投资。

贴近客户的全数据功能
提供内嵌RPR、LCAS链路容量调整机制、CAR承诺接入速率、以太二层交换等关键功能,增强了业务处理能力,提高了业务的QOS能力。设备并提供完整的ATM功能,满足全数据的业务需求。

  可靠完备的保护方式,加强网络的生存性
Metro3000系统提供完备的业务保护方式:

设备级保护:
关键单元(交叉、时钟、电源)支持1+1热备份设备保护;

PS保护:
支持1.5M/2M/34M/45M/155M 的1:n支路保护,并支持2M与155M混合1:n保护(n<=8)。TPS保护将被动保护变为主动保护、盘活了资产,提高网络安全性。

网络级保护:
2F/4F MSP、PP、SNCP、DNI、共享光纤虚拟路径保护等;

共享光纤虚拟路径保护:
采用按照逻辑子系统划分的共享光纤虚拟路径保护方式,以提高SDH网络生存性和带宽资源利用率,即将每根光纤提供的带宽资源按照VC4为单位进行任意划 分,分别划归给不同的逻辑子系统,各个逻辑子系统可按照传输业务的特点独立选择不同的保护方式,这样一根光纤可同时支持多种保护方式,使业务得到最佳的保 护。

网络级链路层业务保护:
对于ATM环网业务提供ATM VP-Ring 保护,保证业务的可靠传送,加强网络的生存性;对于以太环网业务提供RP-RING 保护方式,加强网络的生存性。

物理特性:OptiX 2500+ 设备主要安装在ETSI 600mm机柜中。

机柜类型

机柜尺寸

机柜重量(kg)

ETS300 119标准的600mm深机柜

2600 mm(高)×600 mm(宽)×600 mm(深);

112.3

2200 mm(高)×600 mm(宽)×600 mm(深);

101

2000 mm(高)×600 mm(宽)×600 mm(深);

92
